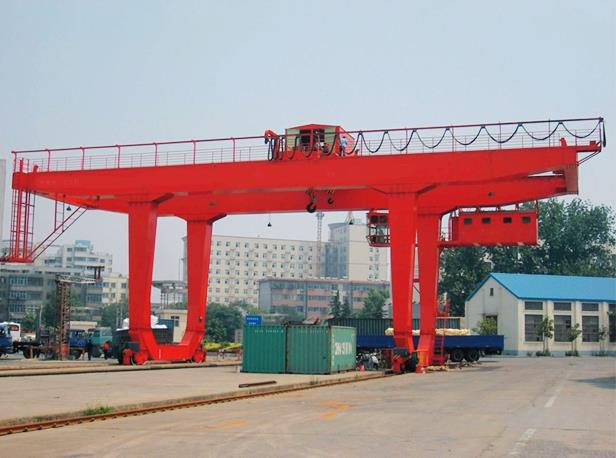

U Type Ny Design Rørbar 80 tonn Skinnemontert Gantry Crane

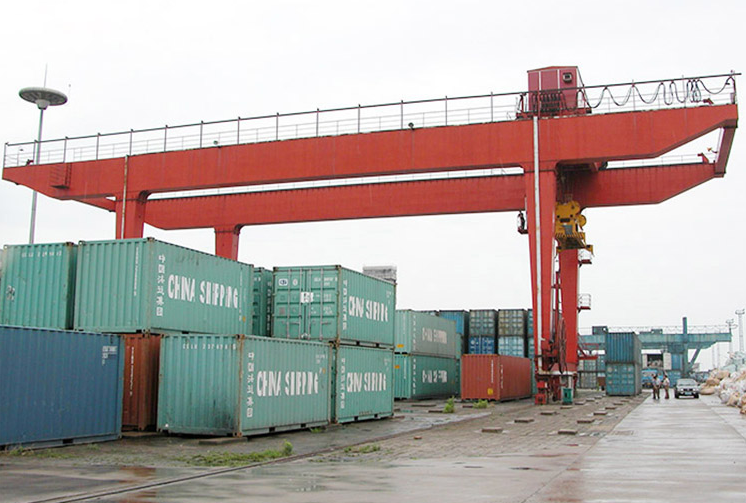

U-type skinnemontert gantry kran 10-50T er spesielt designet for intensiv container stabling på grunn av sin automatisering og mindre behov og utstyrt med de forskjellige suspensjonsdelene. Kranen kombinerer maksimal pålitelighet og sikkerhet med høy driftseffektivitet, lang levetid og lave vedlikeholdskostnader, noe som fører til laveste totale eierkostnad.
Produktstruktur for deg!

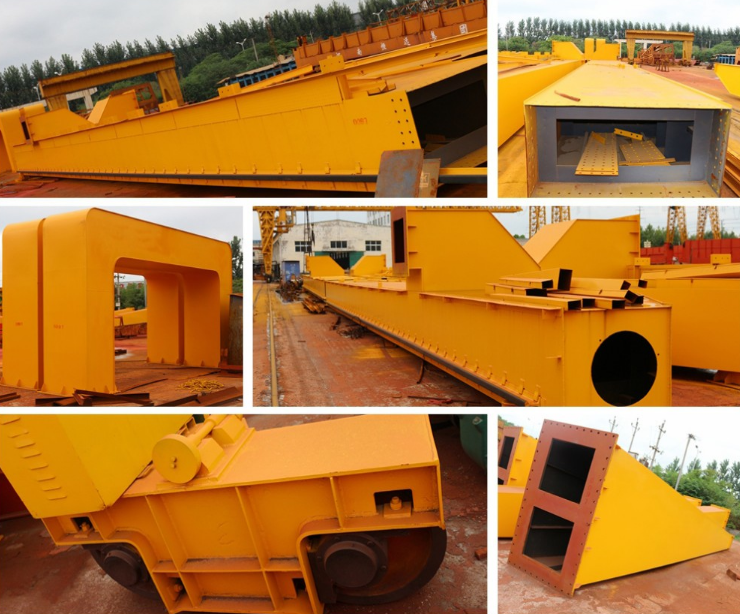

1. Hovedbjelke på gantry kran
2. Utrigger av gantry kran
Sveises av stålplater med honningkrokhull, koblet med høyfasthets presisjonsbolt. Det er glideskinne for vogn å reise over bjelken som er festet på utriggeren ved hjelp av høyspennings presisjonsbolt. en. Består av stiv stempel og fleksibel utrigger, er alle tilkoplingspunkter koblet til med høyspenningsbolt
b. Stigen brukes av operatøren til å gå inn i drosjen eller ankomme til vinsj
c. Når spenningen> 30m, trenger det et fleksibelt ben for å redusere vevens sideforskyvning til skinnen når bjelken løfter materialene.
3. Kryssemekanisme av gantry kran
4. Vogn med heis på gantry kran
en. Består av kjørehus og passiv hjulboks
b. Kjøreboksen gir strøm for å oppnå kranens reise. Hva er forskjellen mellom kjøreboksen og passivhjulboksen? Den passive hjulboksen mangler overføringsstruktur som dynamo, reduksjonspumpe og et par eksponerte gir.
Vognen er montert med motor, reduksjonsbrems, vognramme, trommelkrok, remskive, regndeksel og andre deler. Den inkluderer løftearmekanisme og kryssreiseringsmekanisme. Vognen er strengt utformet i henhold til søknad og arbeidsmiljø.
5. Hyttekran
6. Elektrisk system av gantry kran
en. Glassvindu kan gjøre førerens oversikt over hele arbeidsforholdet og installert på forsiden og to sider av førerhuset
b. Som en gruppe av uavhengig kabinett, er fast utenfor kabinen koblet til med styringskabel og stasjonsstasjon som er satt opp i førerhuset. en. Heisemotor, langreise motor og hydraulisk motor er inkludert. Hele elektriske systemet styres av PLC (programmerbar logikkontroller).
b. To operasjonsmodus: Hytta og fjernkontroll.
c. Elektriske komponenter er det beste merket av elektriske deler som: Siemens, Schneider, etc. Eller som kravet ditt.
7. Plattform av gantry kran
8. Plesase varsel:
Plattformen er installert for å opprettholde kranen, og beskyttelsesvernet er lagt til for å beskytte personellets sikkerhet Tauens vaier må undersøkes jevnlig og endres i tide hvis det er 10% brutte ledninger, løsner ledninger og slites ned.
