Dobbelt Girder Gantry Crane With Shield
Beskrivelse

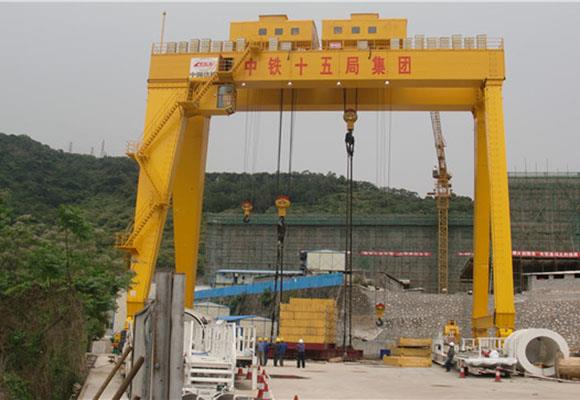

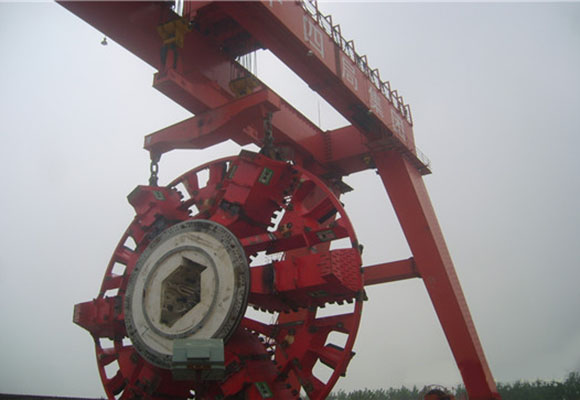

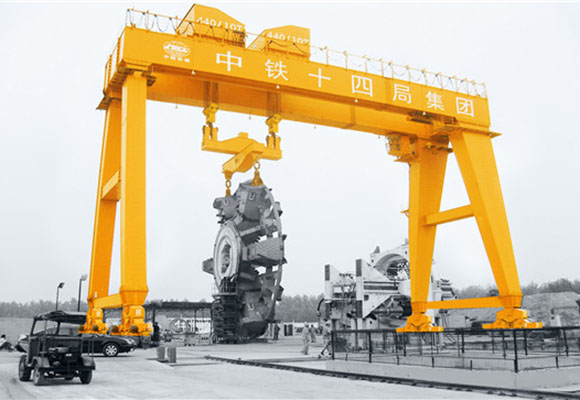

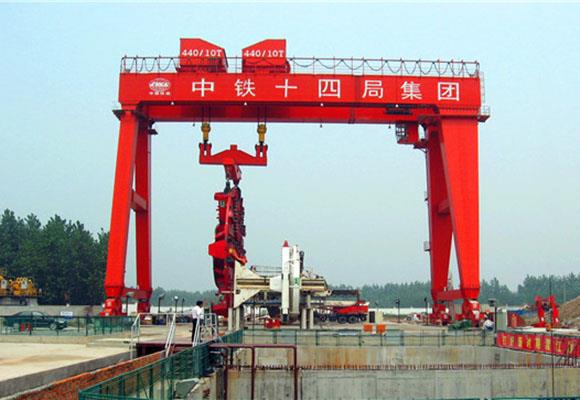

Double Girder Gantry Crane with Shield brukes hovedsakelig ved montering av skjermemaskinens skjærehode og skjoldlegemer, ikke utgravningsenhetskjerm, og løftearbeidet til tunnelstøttesegmentet under konstruksjon. Har fordel av stabil ytelse, høy produksjonseffektivitet, lett vedlikehold, øvre del er roterbar spreder, for å imøtekomme behovene til forskjellige retninger i grøften, med fleksibel driftsmodus, har en perfekt sikkerhetsanvisning og overbelastningsbeskyttelsesanordninger, maksimalt for å sikre sikkerheten av driftspersonell og utstyr, antar det elektriske systemet PLC-frekvensjustering, det er gunstig for institusjonene, DMG-design, produksjon, inspeksjon, utførelse av nylig utgitte nasjonale standarder.
Egenskaper
Double Girder Gantry Crane With Shield brukes hovedsakelig ved montering av skjærehode og skjoldlegemer, ikke utgravningsutstyr, og løftearbeidet til tunnelstøttesegmentet under konstruksjon.
Adopter Chi med spreader, spreader kan rotere 360 grader, dress for forskjellige vinkler av installasjon av cutterhead.
Vedta dobbelt vognstruktur, to vogner kan være kobling, heising kutterhode, kan også fungere separat for å løfte rørplaten.
Løfte med åpne girkasser og lagre prisen.
Kran strømkilde er tre fase, 50Hz, 380V;
Arbeidstemperatur er -20 ~ + 45 grader,
Maksimal relativ fuktighet mindre enn 95% (med kondensering);
Arbeidshastighet mindre enn 20m / s;
Kranarbeidstjeneste A3, A4;
Hvis kran har spesielle krav til miljøforhold, er utførelsen i henhold til ordrekontrakten.
spesifikasjon
Kapasitet | T | 400 | |
span | m | 33 | 34 |
Løftehøyde m | Hovedløfting | 24 (oppskinne) 23 (nedoverbakke) | 24 (oppskinne) 23 (nedoverbakke) |
Aux løfting | 22 (oppskinne) 26 (nedskinne) | 22 (oppskinne) 26 (nedskinne) | |
Løftehastighet | m / min | 0,09 ~ 0,9; 7 | |
Vognhastighet | m / min | 01.15 til 11.05 | |
Kranens kjørehastighet | m / min | 1,6 til 16 | |
Maks. Hjulbelastning | KN | 406 | 415 |
Jern anbefales | Modell | QU100 | |
Hovedmål (mm) | Span (m) | 33 | 34 |
Kranbaseavstand | W | 4500 | |
Kranbredde | B | 14000 | |
Koble til venstrebegrensning | S1 | 2500 | |
Koble til venstrebegrensning | S2 | 3500 | |
| Kapasitet | T | 200 + 200 | |
span | m | 33 | 34 |
Løftehøyde | m | 48 (oppskinne 241) (nedskinne 241) | |
Løftehastighet | m / min | 0,09 ~ 0,9; 7 | |
Vognhastighet | m / min | 01.15 til 11.05 | |
Kranens kjørehastighet | m / min | 1,6 til 16 | |
Maks. Hjulbelastning | KN | 405 | 410 |
Jern anbefales | Modell | QU100 | |
Total motoreffekt | kw | 241 | |
Hovedmål (mm) | Span (m) | 33 | 34 |
Kranbaseavstand | W | 14000 | |
Kranbredde | B | 22800 | |
Koble til venstrebegrensning | S1 | 2500 | |
Hook høyre begrensning | S2 | 3500 | |
| Kapasitet | T | 100 + 100 | |
span | m | 33 | 34 |
Løftehøyde | m | 1500 + 21000 | |
Løftehastighet | m / min | 0.3-3-6 | |
Vognhastighet | m / min | 2,5-25 | |
Kranens kjørehastighet | m / min | 2-20 | |
Maks. Hjulbelastning | KN | 270 | 290 |
Jern anbefales | Modell | QU80 | |
Total motoreffekt | kw | 225 | |
Hovedmål (mm) | Span (m) | 33 | 34 |
Kranbaseavstand | W | 12000 | |
Kranbredde | B | 19038 | |
Koble til venstrebegrensning | S1 | 2500 | |
Hook høyre begrensning | S2 | 2500 | |
| Kapasitet | T | 100 | ||
span | m | 20 | 22 | 24 |
Løftehøyde | m | 9800 + 30000 | ||
Løftehastighet | m / min | 0.37-3.7-6 | ||
Vognhastighet | m / min | 0,5-25 | ||
Kranens kjørehastighet | m / min | 1,4 til 14 | ||
Maks. Hjulbelastning | KN | 230 | 235 | 240 |
Jern anbefales | Modell | QU80 | ||
Total motoreffekt | kw | 145 | ||
Hovedmål (mm) | Span (m) | 20 | 22 | 24 |
Kranbaseavstand | W | 10700 | ||
Kranbredde | B | 16380 | ||
Koble til venstrebegrensning | S1 | 1750 | ||
Hook høyre begrensning | S2 | 1900 | ||
| Kapasitet | T | 130 | ||
span | m | 20 | 22 | 24 |
Løftehøyde | m | 9800 + 30000 | ||
Løftehastighet | m / min | 0.37-3.7-6 | ||
Vognhastighet | m / min | 0,5-25 | ||
Kranens kjørehastighet | m / min | 1,4 til 14 | ||
Maks. Hjulbelastning | KN | 270 | 275 | 280 |
Jern anbefales | Modell | QU80 | ||
Total motoreffekt | kw | 145 | ||
Hovedmål (mm) | Span (m) | 20 | 22 | 24 |
Kranbaseavstand | W | 10700 | ||
Kranbredde | B | 16180 | ||
Koble til venstrebegrensning | S1 | 1750 | ||
Hook høyre begrensning | S2 | 1900 | ||
