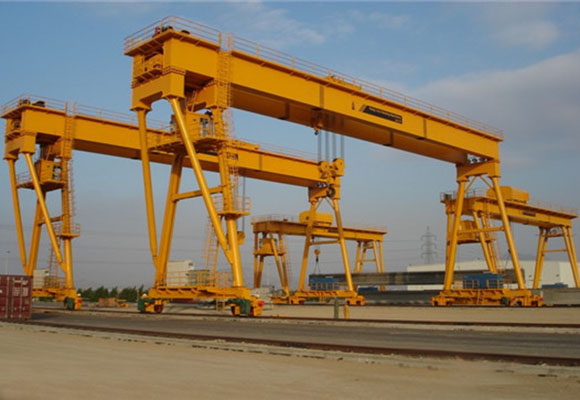

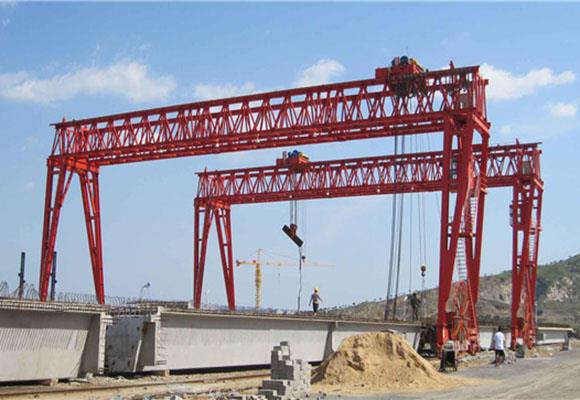

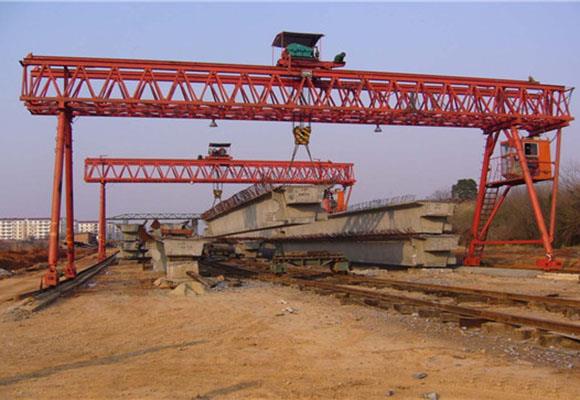

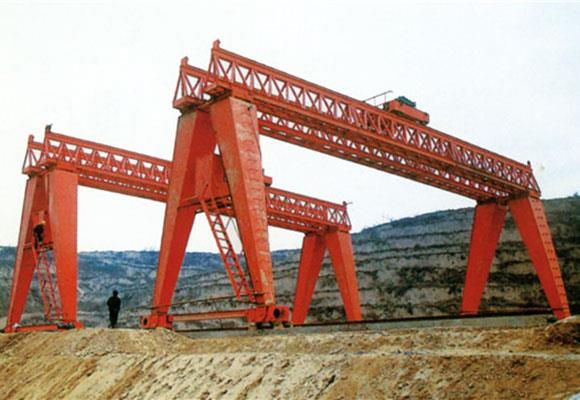

Engineering Gantry Crane
Beskrivelse
Engineering Gantry Crane er en spesiell gantry kran som er utviklet på grunnlag av generell gantry kran i henhold til driftskrav og arbeidsforhold for underjordisk konstruksjon.
Den tekniske gantry kranen består av krabbe, gantry, vogn, reisemekanisme, hydraulisk omsetningsmekanisme, drosje og elektrisk utstyr.
På krabben er innredet en hydraulisk omsetningsmekanisme, som består av en hydraulisk arbeidsstasjon og en slagg-svingkrok.
På midten av bærebjelken er en krok som brukes til å løfte vanlige gjenstander.
Vognreiseringsmekanismen er 4-hjulsdrift i 8 hjul. Motoren som er festet på vognen, kjører hjul med vertikal hastighetsreduksjon. En vindtett skinne klemme er utstyrt. Den er løsrevet fra skinnen når kranen er i normal drift, og når kranen slutter å fungere, setter operatøren ned klemmen for å fange skinnen for å unngå at kranen glir.
Jorddumpingretningen avhenger av byggeplassen.
Egenskaper
1. Rimelig struktur og gunstig ytelse.
2. Glatt start og stopp.
3. Sikker og pålitelig reise, langt liv.
4. Lav støy, god hytte med god utsikt.
5. Enkel installasjon og praktisk vedlikehold.
6. Utmerket utveksling av deler og komponenter.
7. Krandrift: IP54 eller IP44, nivå F isolasjon.
spesifikasjon
Kapasitet | T | 40 | ||
span | m | 20 | 30 | 40 |
Løftehøyde | m | 9 | ||
Løftehastighet | m / min | 1 | ||
Vognhastighet | m / min | 10 | ||
Kranens kjørehastighet | m / min | 14 | ||
Maks. Hjulbelastning | KN | 175 | 190 | 220 |
Jern anbefales | Modell | 43kg / m | ||
Total motoreffekt | kw | 22.8 | 26 | |
Hovedmål (mm) | Span (m) | 20 | 30 | 40 |
Kranbaseavstand | W | 6000 | ||
Kranbredde | B | 8286 | ||
Koble til venstrebegrensning | S1 | 1500 | ||
Hook høyre begrensning | S2 | 1500/2000 | ||
| Kapasitet | T | 60 | ||
span | m | 20 | 30 | 40 |
Løftehøyde | m | 9 | ||
Løftehastighet | m / min | 0,95 | ||
Vognhastighet | m / min | 10 | ||
Kranens kjørehastighet | m / min | 15 | ||
Maks. Hjulbelastning | KN | 240 | 260 | 280 |
Jern anbefales | Modell | 43kg / m | ||
Total motoreffekt | kw | 30 | ||
Hovedmål (mm) | Span (m) | 20 | 30 | 40 |
Kranbaseavstand | W | 6000 | ||
Kranbredde | B | 8286 | ||
Koble til venstrebegrensning | S1 | 2000 | ||
Hook høyre begrensning | S2 | 1500/2000 | ||
| Kapasitet | T | 80 | |
span | m | 20 | 30 |
Løftehøyde | m | 9 | |
Løftehastighet | m / min | 0.8 | |
Vognhastighet | m / min | 10 | |
Kranens kjørehastighet | m / min | 15 | |
Maks. Hjulbelastning | KN | 290 | 305 |
Jern anbefales | Modell | 43kg / m | |
Total motoreffekt | kw | 31.4 | |
Hovedmål (mm) | Span (m) | 20 | 30 |
Kranbaseavstand | W | 6000 | |
Kranbredde | B | 8286 | |
Kapasitet | T | 100 | |
span | m | 20 | 30 |
Løftehøyde | m | 12 | |
Løftehastighet | m / min | 0.8 | |
Vognhastighet | m / min | 10.5 | |
Kranens kjørehastighet | m / min | 1. 3 | |
Maks. Hjulbelastning | KN | 190 | 205 |
Jern anbefales | Modell | 43kg / m | |
Total motoreffekt | kw | 46.4 | |
Hovedmål (mm) | Span (m) | 20 | 30 |
Kranbaseavstand | W | 12876 | |
Kranbredde | B | 7500 | |
Koble til venstrebegrensning | S1 | 2000 | |
Hook høyre begrensning | S2 | 2000 | |
