Grunnleggende informasjon

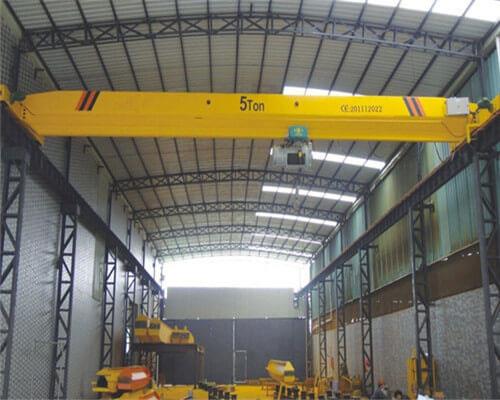

Navn: 5 Ton Single Girder Overhead Crane With Electric Hoist
Modell nr .: LDA
Type: Single Girder Crane
Maks. Løftebelastning: 5ton
Nominell lastekapasitet: 0,5-32t
Maks. Løftehøyde: 30m
Span: 7,5m-31,5m
Løftehastighet: 8 / 0.8 (7 / 0.7) M / Min
Reiserhastighet: 20/30 M / Min
Arbeidsplikt: A3-A5
Søknad: Byggbruk
Strømkilde: Elektrisk
Flyttype: Hjul
Transportpakke: Papirboks og treveske
Spesifikasjon: CCC, ISO9001
Opprinnelse: Xinxiang, He'nan, Kina
produktbeskrivelse
produktinformasjon
LD-modell enkeltbjelke-kran er forbedret og designet på grunnlag av LDA-modellen. Den er preget av mer fornuftig struktur og høyere styrke stål som helhet. Brukt sammen med CDι modell, MDι modell elektrisk heise som et komplett sett, er det lettkran med en kapasitet på 1 til 10 tonn. Spenningen er 7,5-22,5m. Arbeidsklasse er A3-A5. Arbeidstemperaturen er -25 til 40.
Dette produktet er mye brukt i planter, lager, materielle aksjer for å heve varer. Det er forbudt å bruke utstyret i brennbart, eksplosivt eller etsende miljø.
Dette produktet har to operasjonsmetoder, grunn- eller driftsrom som har åpen modell og lukket modell, og kan monteres på venstre eller høyre side i henhold til den praktiske situasjonen. Og innføringen av porten har to former, sideveier og ender for å tilfredsstille brukerne, valg under forskjellige forhold.
komponenter
Stråle | Main Girder, End vogner, Krabbe Ramme laget av Box plate design / Valsede seksjoner. Ved behov kan 100% radiografi av alle rørsveisskjøter av bro og sluttvogner leveres. |
| Elektriske deler | Schneider merke / DK1 merke |
| Motors | Hyppig start, reversering og bremsing, støvbestandig konstruksjonsfot / flensmontert TESC / TEFC, Sq. burmmotorer med integrerte sikkerhetsbremser, isolasjonsklasse FH, IP54-beskyttelse for heising, CT & LT-bevegelser. Ekornkageinduksjon Kranmotorer av kjent merkevare (Motorer kan brukes fortrinnsvis av JIAMUSI / NANJINGZONGCHANG fabrikat), CDF25%, Helt lukket, viftekjølt, Isolasjonsklasse-F og bekreftende til relevant nyeste GB / T 1032-2005. |
| bremser | Uavhengig hydraulikkbremse Konisk rotortype eller "Ikke-trygt" handlingstype Elektrisk hydraulisk trommel / skivebremsetype som skal leveres for å holde mekanismen i posisjon øyeblikkelig så snart strømforsyningen er "UL" enten ved et uhell eller med vilje for alle bevegelser. |
| Girkasse | Nøyaktig kuppel kutt spiralformede / anspore gir og drev som har hardhet 250 til 350 BHN laget av karbonlegeringstål, jevn drift og lang levetid, kan utstyres med SEW / ABB merkevare av høy kvalitet girkasse |
| Elektrisk panel | Modulær design, enkel å installere og vedlikeholde, pålitelig drift, sikringer mindre kretser, ledninger og kompakte klemmer. Overbelastningsbeskyttelse mot motoren for å forhindre overbelastning Hvis det er hyttekontroll, kan den utstyres med klimaanlegg og med lett og komfortabelt kontrollpanel. |
| Grensebryter | For over heising og Over senking: Shunt, justerbar type. Toveis type for CT begge retninger og LT begge retninger av ansett fabrikat. Sikkerhetsgrense brytere for stoppere vil bli gitt for å hindre over reiser i alle bevegelser |
| Kontrollpanel | Gjennom Cabin Control som også med Master Controller med trykknapp for ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Bridge Light og Nødstopp. Brukbar sikkerhetsspenning 36Volter, hengende i enden av Bridge Girder. Kranens kontrollpanel bør bestå av Sikringer, reverserende luftbrytere, trinn nedtransformator, relé, etc. Ledningene / kablene skal nummereres i henhold til kretsdiagram. Kretskort dekket med ark som skal leveres på innsiden av paneldøren. |
Tekniske data
| Løftkapasitet (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Kranemekanisme | Reiserhastighet (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Reduksjonsforhold | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| Motor | Modell | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Kraft (kw) | 2 x 0,8 | 2 x 1,5 | 1,5 x 2 | 2,2 cm x 2 | ||||||||
| Rotasjon (m / min) | 1380 | 1380 | ||||||||||
| Løftemekanisme | Elektrisk heise modell | CD1 / MD1 | MD1 / HC | |||||||||
| (elektrisk heise) og elektrisk heise reisemekanisme | Løftehastighet (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
| Løftehøyde (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Reiserhastighet (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motor | Taper ekorre-bur type | Taper ekorre-bur type | ||||||||||
| Arbeidsplikt | A3-A5 | |||||||||||
| Strømforsyning | 380V 50HZ trefase | |||||||||||
| Hjuldiameter | 270mm | 370mm | ||||||||||
| Bredde på stien | 37-70mm | 37-70mm | ||||||||||
Fordel:
1). Førsteklasses kvalitet med konkurransedyktig pris
2). Kompakt design, optimal bruk av størrelsen på arbeidsområder
3). Rimelig struktur, gunstig ytelse
4). Kontroller lasten lett og plasser lasten nøyaktig
5). Glatt start og stopp
6). Overordnet sikkerhet og pålitelighet
7). Lav støy, nydelig hytte og god utsikt
8). Minimum og enkelt vedlikehold, utmerket utveksling av deler og komponenter
9). Sparer strømspesifikasjoner
10). "One-Stop Shop" for dine kran- og heisebehov
Sikkerhets egenskaper:
1. Overbelastningsbeskyttelse: Hvis materialet er over kapasiteten, vil kranen gi en skarp advarsel for beskyttelse selv.
2. Nødbrems: Hvis operasjonspersonalet støter på en nødssituasjon, kan vi starte nødbremsesystemet for å beskytte den tilhørende skatten.
3. Kontrollmetode: Romkontroll eller fjernkontroll for å unngå skade på operasjonspersonalet
4. Hovedløftemotor: med termisk beskyttelse og valuta beskyttelse.
5. Kroker med lås
6. Gummibuffere
7. Beskyttende jording
8. Kranbryter og kjørestoppbryter
9. Underenheter karakteristiske blir testet før assemly.
10.Alle kraner må preassmebles og testes før de forlater fabrikken og tilbyr sertifisering av testen.
tjenester:
Garantiperiode: Vi gir 12 måneders garanti for hoveddelen. Innen 12 måneder er det noe kvalitetsproblem med hoveddelen (ikke inkludert slitasjedelene), vi vil arrangere våre profesjonelle ingeniører å tilby reparasjonstjeneste. Vi vil også gi en gruppe på seg deler gratis.
Installasjonstjeneste: Hvis kunden ikke trenger våre ingeniører til installasjon, vil vi tilby eksterne rådgivende tjenester. Vi kunne også arrangere ingeniører å gi installasjonstjeneste hvis kunden trenger.
Periodisk oppfølging av kranens betjeningssituasjon. Samle kunder kommentere, utvikle bedre produkter og service.
Eventuelle problemer kommer ut i bruken, hvis det på grunn av kvaliteten vil vi ta fullt ansvar, og arrangere profesjonell ettersalgsavdeling for å gi løsning. hvis det på grunn av feiloperasjonen eller andre problemer, vil vi også tilby en profesjonell teknologisk støtte eller arrangere våre ingeniører å hjelpe hvis kunden trenger.
Hvorfor velge oss?
1. En til en tjeneste garanterer den beste innkjøpsopplevelsen for deg.
2. Sterk produksjonskapasitet og profesjonelle arbeidere garanterer deg den korte leveransen.
3. Strenge leveringsinspeksjon garanterer kvalitetsprodukter.
Bestillingsmelding:
1. Løftkapasitet.
2. Løftehøyde: ___m (kroksenter til bakke)
3. Spennelengde: ___m (skinnesenter til skinnesenter)
4. Strømforsyning: Spenning.
5. Trenger du oss til å gi skinner? Hvis du trenger, fortell oss hvor lenge.
6. Ville være bedre hvis du kan sende oss workshop tegning.
7. Betalingsbetingelser: T / T, L / C.
