Kapasitet opptil 16 Ton Single Girder Overhead Crane

- May 03, 2018 -

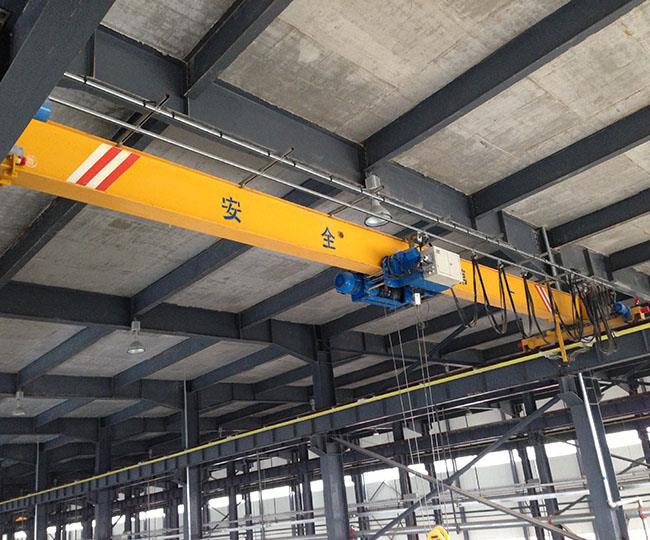

Grunnleggende informasjon timg.jpg


Navn: Kapasitet opptil 16 Ton Single Girder Overhead Crane

Modell nr .: LD

Løftehøyde: opp til 20m

Toldgruppe: A3-A5

Kontrollmetode: Pendent / Wireless

Søknad: Byggbruk, Bruk av Workshop, Bruk av Mineralområde

Sling Type: Wire Rope

Strømkilde: Elektrisk

Flyttype: Hjul

Montering: Montert

Tower Crane Type: Overhead Traveling Crane

Transportpakke: Treboks

Spesifikasjon: Kapasitet: 2-10T, Span: 5-30M

Opprinnelse: Henan, Kina


produktbeskrivelse


Del 1: Beskrivelse

Enkeltbjelkeoverhengskraner av LD-type består vanligvis av en enkeltbjelkekonstruksjon. Disse kan bygges med stålbjelker eller mer stiv sveiseboks girder type. Single Girder Kraner er mer typiske når løfteevne mindre enn 20T. LD Single Girder Overheadkraner er mye brukt i vårt industrielle felt. Det brukes på stålverk, Vannkraftverk, Lagerhus, Verksted, Produksjonslinje, Vedlikeholdshandel, Materialetransport, Utstyrsforsamlingsbutikk etc. Vi har Omfattende standardutstyr og stort utvalg av tilbehør som passer til individuelle behov.


Del 2: Detaljert konfigurasjon:

1- løftemekanisme
- Monorail wire tau heis eller kjede heis som alternativ: -lift hastighet: single eller dual som per påkrevd
- Vognhastighet: Enkelt eller Dobbel eller Trinn mindre etter behov
- Høy ytelse med mest økonomisk pris

2-ende vogner
-rigid sveiset boks type ende vogn
- Modula design
-cone ekorn burm motor eller soft start motor som alternativ
- Reiserhastighet: Enkelt eller Dobbel eller Trinn mindre etter behov

3-Main Girder
- Stiv sveiset eske Girder eller solid hulprofil
- Modula design
- Laget av stål Q235 eller Q345
- Designet avbøyning <1 50="" av="">

4-Control
-avhengige, vedhengende kontrollrute langs C-spor
-eller trådløs kontroll som alternativ
-Hyttekontroll som tilleggsutstyr

5-elektrisk del
-Conductor strømforsyning (som tilleggsutstyr)
-Kontrollpanelene er IP54 eller IP44 avhenger av arbeidsomgivelsene.
Komponentene er plassert på en vedlikeholdsvennlig måte, og hele oppsettet gir god beskyttelse
-Enlige kabler er opphengt på kabelsalter, festet til kabeltv, som går i galvanisert C-spor.
-Mot elektrisk del i merke Schneider eller Siemens

6-Maling
Korrosjonsbeskyttelse gjennom rustfjerning ved mekanisk skuddblåsing SA 2.5
-First lag av belegg epoxy 30 mikron
-Andre lag av belegning epoksy 30 mikron
-Third Lag av belegg av polyuretan 40 mikron
-Alle tykkelse: ca. 100 mikron
-Color: gul eller oransje som per krav

7-sikker beskyttelse
-Engangs-bryteren
Overbelastningsbeskyttelse
-beskyttelse
-kors reise og lang reise beskyttelse
-løftende reisevern
-Overvarming av motoren

Del 3: Skisse og tekniske data


Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1,91 9.7 4.5
10.5 1.96 9.8 4.6
11 1,95 9.8 4.6
11.5 2,00 10,0 4.7
12 2,05 10.1 4.8
12,5 2,09 10.2 4.9
1. 3 2,14 10.4 5.0
13.5 2,19 10.5 5.2
14 2,24 10.6 5.3
14.5 2,43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2,53 11.4 6.0
16 2,58 11.5 6.1
16.5 2,63 11.7 6.3
17 2,66 11.7 6.3
17,5 2,85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18.5 2,96 12,5 7.1
19 3,01 12.7 7.2
19.5 3,02 12.7 7.2
20 3,20 13.1 7.7 580 700 3000 3500
20.5 3,26 13.3 7.8
21 3,32 13.4 8,0
21.5 3,37 13.6 8.1
22 3,43 13.7 8.2
22.5 3,49 13.9 8.4
23 4,07 15.3 9.8 660 990 800 3500 4000
23,5 4,13 15.5 10,0
24 4,20 15.7 10.2
24.5 4,26 15.8 10.3
25 4,32 16,0 10.5
25.5 4,39 16.2 10.6
26 5,35 18,6 13.0 745 1010 900 4000 4500
26.5 5,43 18.8 13.2
27 5,52 19,0 13.5
27.5 5,60 19.2 13.7
28 5,68 19,4 13.9
28.5 5,76 19.6 14.1
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4.2
8.5 1,88 14.1 4.3
9 1,93 14.3 4.4
9.5 1,98 14.5 4.5
10 2,03 14.7 4.6
10.5 2,07 14.8 4.7
11 2,12 15,0 4.8
11.5 2,25 15.4 5.1 1125 595
12 2,30 15.5 5.3
12,5 2,35 15.7 5.4
1. 3 2,40 15.8 5.5
13.5 2,45 16,0 5.6
14 2,50 16.1 5.8
14.5 2,62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2,74 16.8 6.3
16 2,79 17,0 6.5
16.5 2,85 17.1 6.6
17 2,91 17.3 6.8
17,5 3,23 18.1 7.6 660 1160 800
18 3,30 18.3 7.7
18.5 3,36 18.5 7.9
19 3,42 18,6 8,0
19.5 3,49 18.8 8.2
20 4,09 20.3 9.7 785 1135 900 3000 3500
20.5 4,17 20.5 9.9
21 4,24 20.7 10.1
21.5 4,32 20.9 10.3
22 4,40 21.1 10.5
22.5 4,47 21.3 10.7
23 5,31 23,4 12.7 820 1200 1000 3500 4000
23,5 5,40 23,7 13.0
24 5,49 23.9 13.2
24.5 5,57 24,1 13.4
25 5,66 24,3 13.6
25.5 5,75 24,6 13.8
26 6,40 26.2 15.5 875 1250 1100 4000 4500
26.5 6,50 26.5 15.7
27 6,60 26.7 16,0
27.5 6,69 27,0 16.2
28 6,79 27.2 16.4
28.5 6,89 27.5 16,7
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
3 7.5 1,93 18.9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19.1 4.3
8.5 2,03 19,4 4.4
9 2,09 19.6 4.5
9.5 2,14 19.8 4.7
10 2,20 20,0 4.8
10.5 2,25 20.2 4.9
11 2,31 20.4 5.0
11.5 2,41 20.7 5.3 580 700
12 2,47 20.9 5.4
12,5 2,53 21.1 5.6
1. 3 2,59 21.3 5.7
13.5 2,64 21.5 5.9
14 2,70 21,7 6.0
14.5 3,02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22,7 6.9
15.5 3,14 22,9 7.1
16 3,21 23,1 7.2
16.5 3,27 23,2 7.4
17 3,34 23,4 7.6
17,5 3,84 24,7 8.8 745 1290 900
18 3,91 24.9 9.0
18.5 3,99 25.1 9.2
19 4,06 25.3 9.4
19.5 4,14 25.5 9.6
20 4,92 27.5 11.5 820 1315 1100 3000 3500
20.5 5,01 27.7 11.7
21 5,09 28,0 11.9
21.5 5,18 28.2 12.2
22 5,27 28.4 12.4
22.5 5,36 28.7 12.6
23 5,71 29.6 13.5 875 1360 3500 4000
23,5 5,80 29.8 13.7
24 5,89 30.0 13.9
24.5 5,99 30.3 14.2
25 6,08 30.5 14.4
25.5 6,17 30.8 14.6
26 7,97 35.3 19.1 925 1660 1200 4000 4500
26.5 8,09 35,6 19,4
27 8,22 35.9 19,7
27.5 8,34 36.2 20,0
28 8,46 36,6 20.3
28.5 8,59 36.9 20.7
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
5 7.5 2,20 28.7 4.6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4.7
8.5 2,33 29.3 4.9
9 2,40 29.7 5.0
9.5 2,46 30.0 5.2
10 2,53 30.2 5.3
10.5 2,59 30.5 5.5
11 2,66 30.8 5.6
11.5 2,91 31.5 6.3 660 800
12 2,98 31.8 6.4
12,5 3.05 32,0 6.6
1. 3 3,12 32.3 6.8
13.5 3,20 32.5 6.9
14 3,27 32.8 7.1
14.5 3,52 33.5 7.7 745 1540 900 2500 3000
15 3,60 33,7 7.9
15.5 3,68 33.9 8.1
16 3,75 34.2 8.3
16.5 3,83 34.4 8.5
17 3,90 34.6 8.7
17,5 4,41 35.9 9.9 820 1500 1000
18 4,50 36.2 10.2
18.5 4,59 36.5 10.4
19 4,68 36.7 10.6
19.5 4,76 37,0 10.8
20 5,23 38,2 12.0 875 1545 1100 3000 3500
20.5 5,33 38.4 12.2
21 5,42 38,7 12.4
21.5 5,51 38.9 12.7
22 5,60 39.2 12.9
22.5 5,70 39.5 13.1
23 7,08 42.9 16.6 925 1595 1200 3500 4000
23,5 7,20 43.2 16.9
24 7,32 43,6 17.2
24.5 7,43 43.9 17.4
25 7,55 44.2 17.7
25.5 7,67 44.5 18,0
26 9,01 47,9 21,4 1015 1670 1300 4000 4500
26.5 9.16 48.3 21,7
27 9,30 48,6 22.1
27.5 9,44 49,0 22.5
28 9,58 49,4 22.8
28.5 9,72 49.7 23,2
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
10 7.5 3,26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52.1 6.3
8.5 3,43 52,9 6.5
9 3,51 53,5 6.6
9.5 3,59 54,2 6.8
10 3,67 54.8 7.0
10.5 3,76 55.3 7.2
11 3,84 55,8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4,14 57.1 8.1
12,5 4,22 57.6 8.3
1. 3 4,31 58,0 8.5
13.5 4,40 58.4 8.7
14 4,49 58.8 8.9
14.5 4,80 59.8 9.6 875 1900 1100 2500 3000
15 4,89 60.2 9.8
15.5 4,98 60,6 10.1
16 5,07 60.9 10.3
16.5 5,17 61,3 10.5
17 5,26 61.7 10.7
17,5 5,53 62,5 11.4 1940 1140
18 5,63 62,8 11.6
18.5 5,73 63.2 11.9
19 5,83 63.5 12.1
19.5 5,92 63.9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20.5 7,01 66.8 15,0
21 7,12 67.1 15.3
21.5 7,24 67,5 15.6
22 7,36 67.9 15.9
22.5 7,48 68.2 16.2
23 8,96 72 19.9 1100 1920 1350 3500 4000
23,5 9.11 72.5 20.3
24 9,26 72,9 20,6
24.5 9.41 73,3 21,0
25 9,56 73.8 21,4
25.5 9,71 74.2 21,7
26 13.09 82.7 30.2 1200 1450 4000 4700
26.5 13.29 83.3 30.7
27 13.48 83,8 31.2
27.5 13.67 84,3 31.6
28 13.86 84,8 32.1
28.5 14.05 85,4 32.6
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
16 7.5 3,64 77.2 7.0 820 2480 1000 2000 2500 1293 1893
8 3,74 78.3 7.2
8.5 3,84 79,4 7.4
9 3,94 80.4 7.6
9.5 4,04 81.3 7.9
10 4,14 82.1 8.1
10.5 4,24 82,9 8.3
11 4,34 83,6 8.5
11.5 4,55 84,6 9.0 875 2525 1100
12 4,66 85.2 9.3
12,5 4,76 85,9 9.5
1. 3 4,87 86.5 9.8
13.5 4,97 87.1 10,0
14 5,08 87.6 10.3
14.5 5,93 90.0 12.4 975 1200 2500 3000
15 6,06 90,6 12.7
15.5 6,18 91,1 13.0
16 6,31 91,7 13.3
16.5 6,43 92,2 13.6
17 6,56 92,7 13.9
17,5 7,19 94.5 15.5 1075 1300
18 7,33 95,0 15.8
18.5 7,47 95.5 16.1
19 7,61 96,0 16.5
19.5 7,75 96,5 16.8
20 8,56 98.7 18.9 1130 2570 1400 3000 3500
20.5 8,72 99,2 19.2
21 8,87 99,7 19.6
21.5 9,03 100,2 20,0
22 9.18 100,8 20.4
22.5 9.34 101,3 20,8
23 12,41 109,0 28.4 1280 1550 3500 4000
23,5 12.61 109,6 28.9
24 12.81 110,2 29.4
24.5 13.02 110,9 30.0
25 13.22 111,5 30.5
25.5 13.43 112,0 31,0
26 14.34 114,4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115,0 33.8
27 14.77 115,6 34.3
27.5 14.98 116,3 34.8
28 15.20 116,9 35,4
28.5 15.42 117,5 35.9
Kapasitet (t) spenn (m) totalvekt (G) maks. hjulbelastning (kN) min hjulbelastning (kN) H1 H2 H3 W B C1- C2
20 7.5 5,45 97.9 10.2 900 2450 1050 2000 2700 1394 1933
8 5,58 99,5 10.5
8.5 5,70 101,0 10.7
9 5,83 102,3 11.0
9.5 5,96 103,5 11.3
10 6,09 104,6 11.6
10.5 6.22 105,7 11.8
11 6,35 106,6 12.1
11.5 6,99 108,8 13.7 970 2480 1150
12 7,15 109,8 14,0
12,5 7,30 110,7 14.4
1. 3 7,45 111,5 14.7
13.5 7,60 112,3 15.1
14 7,76 113,1 15.5
14.5 8,67 115,8 17.7 1050 2530 1280 2500 3200
15 8,85 116,6 18.1
15.5 9.02 117,3 18,6
16 9.20 118,1 19,0
16.5 9,37 118,8 19,4
17 9,55 119,5 19.8
17,5 10.50 122,2 22.2 1130 2560 1390
18 10.70 122,9 22,7
18.5 10.89 123,6 23,1
19 11.09 124,3 23,6
19.5 11.28 125,0 24,1
20 12.02 127,0 25.9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26.9
21.5 12.64 129,1 27.4
22 12.85 129,8 27.9
22.5 12.96 130.5 28.5
23 13.88 132,7 30.5 1300 1600 3500 4200
23,5 14.10 133,4 31,0
24 14.31 134.0 31.6
24.5 14.52 134,78 32.1
25 14.74 135,4 32.6
25.5 14.96 135,6 33.1
