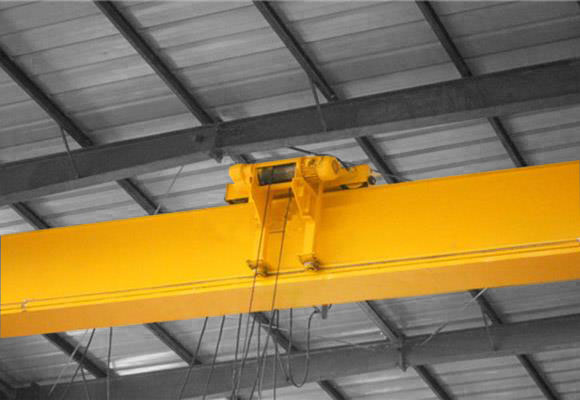

Lavt hodehøyttal Enkelt Girder Overhead Crane
Beskrivelse
Low Headroom Single Girder Overhead Crane er sammensatt av girder sveis av stålplate og I-stål, ende girder, elektrisk heise og reisemekanisme. Den elektriske heisen løper langs den nedre flensen av I-stålet av gireren for å oppnå artikkel heising. Den har lett struktur og enkel installasjon og vedlikehold, og brukes mye til forskjellige steder for heising, som fabrikker, varehus og materielle verft. Det er forbudt å bruke i miljøet med brennbare, eksplosive og korroderende medier.
Low Headroom Single Girder Overhead Crane er designet for lavt oppvarmet verksted. Forskjellen mellom dem er veien for elektrisk heise kjøring. Den elektriske heisen på lavt hodeskjøt med en enkelt girder-løftehøyde løper på bunnflensplaten av gireren, og den elektriske av Single Girder Overhead Crane løper på den ene siden av girderen, noe som øker arbeidsplassen til kroken og reduserer verkstedshøyden og koste.
Hvis verkstedet ditt er smalt eller ikke høyt nok, velg denne typen kran!
spesifikasjon
Kapasitet | T | 3 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Løftehøyde | m | 6, 9, 12, | ||||||
Løftehastighet | m / min | 8 eller 8 / 0,8 | ||||||
Hoist reiserhastighet | m / min | 20, 30 | ||||||
Kranens kjørehastighet | m / min | 20 | 30 | |||||
Total vekt | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. Hjulbelastning | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Jern anbefales | Modell | 24kg / m | ||||||
Total motoreffekt | kw | 4.9 | ||||||
Hovedmål (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Skinn topp til kran topp | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Jernbane til krok senter | H4 | -130 | -65 | -15 | 35 | 105 | ||
Kranbaseavstand | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Koble til venstrebegrensning | S1 | 1413 | ||||||
Hook høyre begrensning | S2 | 1496 | ||||||
Kapasitet | T | 5 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Løftehøyde | m | 6, 9, 12, | ||||||
Løftehastighet | m / min | 8 eller 8 / 0,8 | ||||||
Hoist reiserhastighet | m / min | 20, 30 | ||||||
Kranens kjørehastighet | m / min | 20 | 30 | |||||
Total vekt | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. Hjulbelastning | KN | 29.7 | 33,7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Jern anbefales | Modell | 24kg / m | ||||||
Total motoreffekt | kw | 8.3 | ||||||
Hovedmål (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Skinn topp til kran topp | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Jernbane til krok senter | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kranbaseavstand | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Koble til venstrebegrensning | S1 | 1405 | ||||||
Hook høyre begrensning | S2 | 1496 | ||||||
Kapasitet | T | 10 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Løftehøyde | m | 6, 9, 12, | ||||||
Løftehastighet | m / min | 8 eller 8 / 0,8 | ||||||
Hoist reiserhastighet | m / min | 20, 30 | ||||||
Kranens kjørehastighet | m / min | 20 | 30 | |||||
Total vekt | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. Hjulbelastning | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73,2 | |
Jern anbefales | Modell | 24kg / m | ||||||
Total motoreffekt | kw | 13.8 | ||||||
Hovedmål (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19.5 | 22.5 | |
Skinn topp til kran topp | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Jernbane til krok senter | H4 | -175 | -90 | -65 | 15 | 65 | ||
Kranbaseavstand | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Koble til venstrebegrensning | S1 | 1840 | ||||||
Hook høyre begrensning | S2 | 1840 | ||||||
