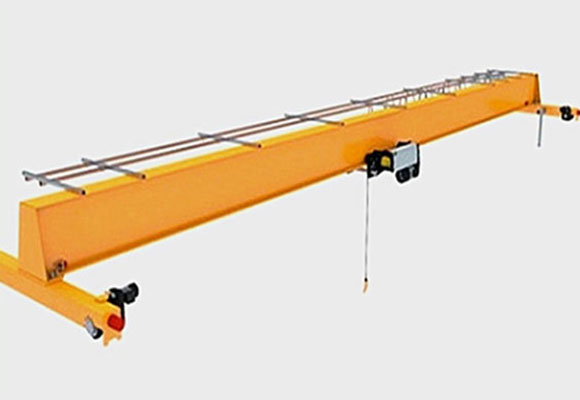

Manuelt betjent, enkeltbjelkebrokran
Beskrivelse

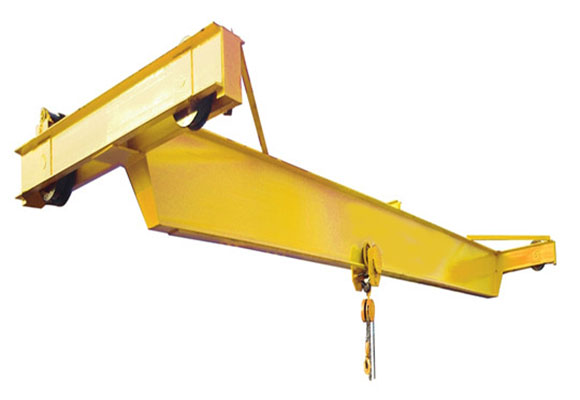

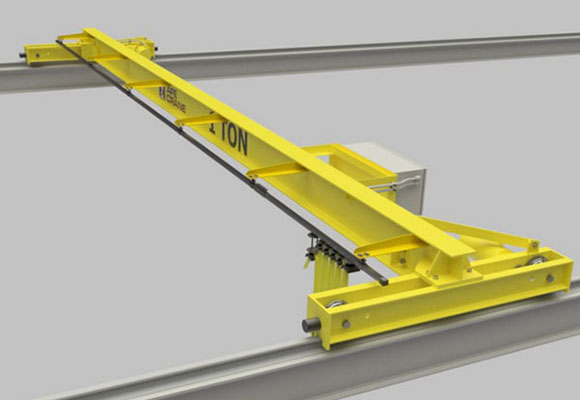

SL modell manuell kjøring bro kran er single girder manuell overhead kran, alle bevegelsene er kjøring for hånd, den brukes på stedet som ingen strømkilde.
Denne brokranen er preget av mer fornuftig struktur og høyere styrke stål som helhet, hovedstrålen er laget av I-bjelke eller boksramme stålbjelke, endevogner er laget av C-seksjonstråle.
Denne brokranen brukes sammen med kjedeheis som et komplett sett.
Kapasiteten fra 1 tonn til 10 tonn. Spenningen fra 5m til 14m, arbeidsklassen er A1-A3. Arbeidstemperatur innen -25 til +42 celsius.
Denne brokranen er forbudt å bruke i det brennbare, eksplosive og korrosive miljøet.
spesifikasjoner
Kapasitet | T | 1 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 5.3 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 650 | 850 | 1090 | 1310 |
Maks. Hjulbelastning | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 550 | 580 | 610 | 650 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 360 | 380 | 395 | 420 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 2 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 5.9 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 700 | 870 | 1320 | 1550 |
Maks. Hjulbelastning | KN | 1,13 | 1,19 | 1,29 | 1,40 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 720 | 750 | 790 | 870 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 400 | 415 | 440 | 490 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 3 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.7 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 810 | 1200 | 1460 | 1800 |
Maks. Hjulbelastning | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 900 | 940 | 980 | 1030 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 460 | 485 | 510 | 540 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 5 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.7 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 960 | 1360 | 1730 | 2210 |
Maks. Hjulbelastning | KN | 2.5 | 2,75 | 2,86 | 3,01 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 600 | |||
Jernbane til krok senter | H4 | 1210 | 1250 | 1300 | 1360 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 520 | 560 | 585 | 625 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 10 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.2 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 1420 | 1870 | 2250 | 2830 |
Maks. Hjulbelastning | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 720 | |||
Jernbane til krok senter | H4 | 1390 | 1440 | 1490 | 1550 |
Kranbaseavstand | W | 1800 | |||
Kranbredde | B | 2600 | |||
Koble til venstrebegrensning | S1 | 555 | 585 | 615 | 650 |
Hook høyre begrensning | S2 | ||||
