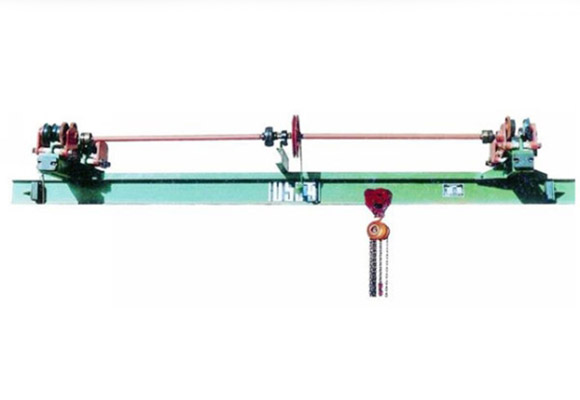

Manuelt betjent enkeltgirer overheadkran
Beskrivelse

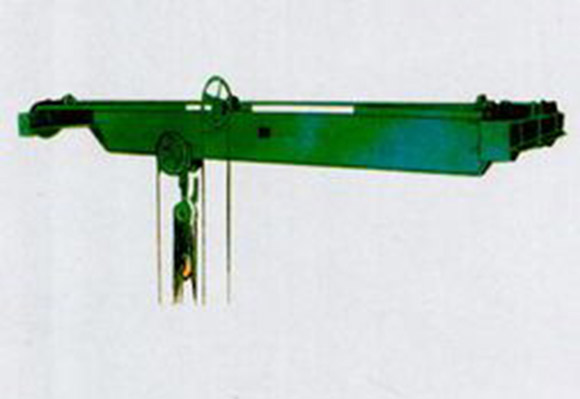

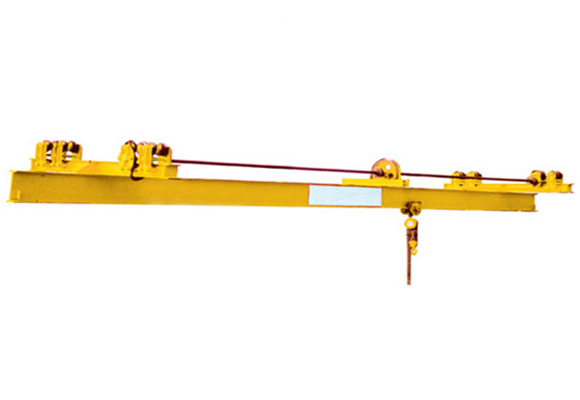

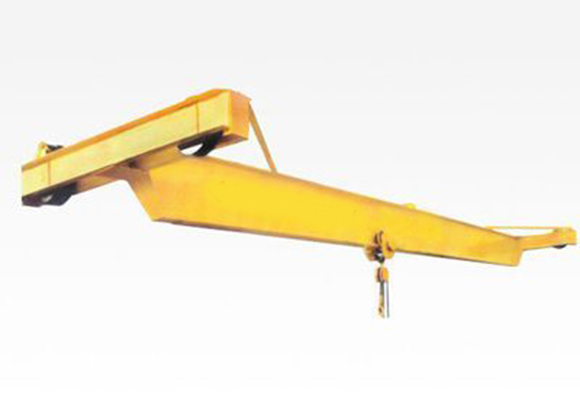

SL modell manuell kjøring overhead kran er single girder manuell overhead kran, alle bevegelser er kjøring for hånd, det brukes på stedet som ingen strømkilde.
Denne overheadkranen (brokranen) er preget av mer fornuftig konstruksjon og høyere styrke stål som helhet, hovedstrålen er laget av I-bjelke eller boksramme stålbjelke, endevogner er laget av C-seksjonstråle.
Denne overheadkranen (brokranen) brukes sammen med kjettingheis som et komplett sett.
Kapasiteten fra 1 tonn til 10 tonn. Spenningen fra 5m til 14m, arbeidsklassen er A1-A3. Arbeidstemperatur innen -25 til +42 celsius.
Denne overheadkranen er forbudt å bruke i det brennbare, eksplosive og korrosive miljøet.
spesifikasjoner
Kapasitet | T | 1 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 5.3 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 650 | 850 | 1090 | 1310 |
Maks. Hjulbelastning | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 550 | 580 | 610 | 650 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 360 | 380 | 395 | 420 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 2 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 5.9 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 700 | 870 | 1320 | 1550 |
Maks. Hjulbelastning | KN | 1,13 | 1,19 | 1,29 | 1,40 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 720 | 750 | 790 | 870 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 400 | 415 | 440 | 490 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 3 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.7 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 810 | 1200 | 1460 | 1800 |
Maks. Hjulbelastning | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 520 | |||
Jernbane til krok senter | H4 | 900 | 940 | 980 | 1030 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 460 | 485 | 510 | 540 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 5 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.7 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 960 | 1360 | 1730 | 2210 |
Maks. Hjulbelastning | KN | 2.5 | 2,75 | 2,86 | 3,01 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 600 | |||
Jernbane til krok senter | H4 | 1210 | 1250 | 1300 | 1360 |
Kranbaseavstand | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Koble til venstrebegrensning | S1 | 520 | 560 | 585 | 625 |
Hook høyre begrensning | S2 | ||||
Kapasitet | T | 10 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøyde | m | 3-10 | |||
Vognhastighet | m / min | 4.2 | |||
Kranens kjørehastighet | m / min | 5.0 | |||
Total vekt | kg | 1420 | 1870 | 2250 | 2830 |
Maks. Hjulbelastning | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Hovedmål (mm) | Span (m) | 5 | 9 | 12 | 14 |
Skinn topp til kran topp | H | 720 | |||
Jernbane til krok senter | H4 | 1390 | 1440 | 1490 | 1550 |
Kranbaseavstand | W | 1800 | |||
Kranbredde | B | 2600 | |||
Koble til venstrebegrensning | S1 | 555 | 585 | 615 | 650 |
Hook høyre begrensning | S2 | ||||
