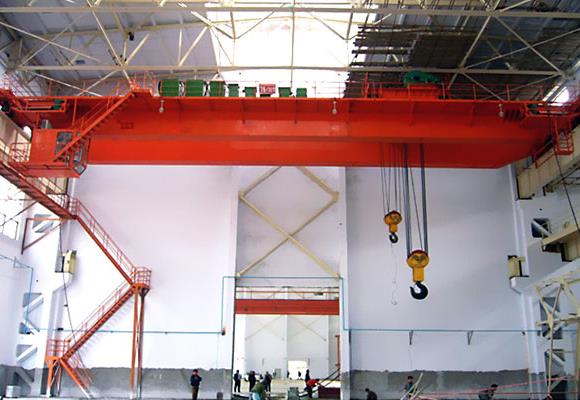

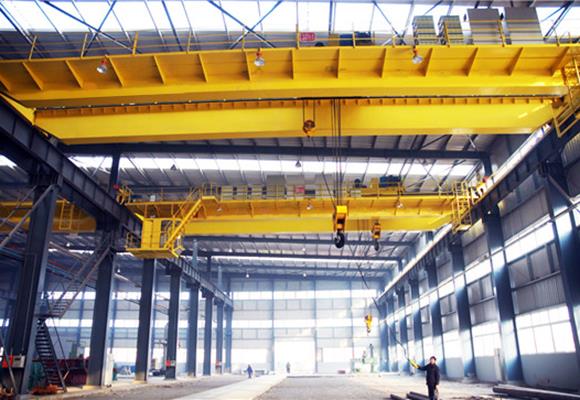

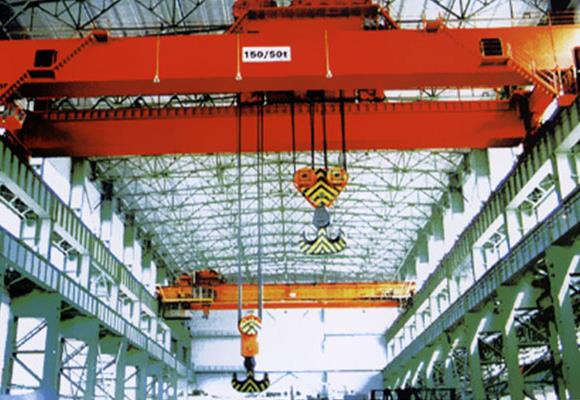

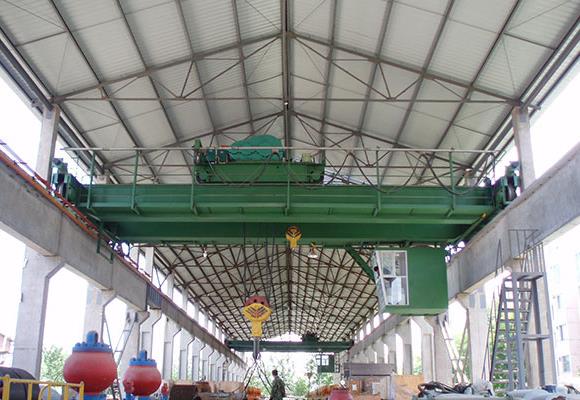

Eksplosjonsbeskyttet overheadkran
Beskrivelse
Dobbelstråle eksplosjonsbeskyttet vognkran tilfredsstiller standarder fastsatt av GB3836.2-2000 Eksplosjonsbeskyttet elektrisk utstyr som arbeider i eksplosiv gassmiljø Del 2: Flammefast kran. Kranen har fått eksplosjonssikkert sertifikat etter å ha bestått undersøkelser av enheter utpekt av regjeringen for å teste eksplosjonsbeskyttede produkter. Eksplosjonsbeskyttede merkene er henholdsvis ExdⅡCT4.
Dette produktet er egnet for områder hvor eksplosjonen, overføringen ikke er høyere enn ⅡB eller ⅡC, og antennelsestemperaturgruppen av brennbar gass eller eksplosiv blanding av damp og gass er ikke lavere enn T4. Gjeldende farlige soner er sone 1 og sone 2 (se GB3836.1-2000 for detaljer).
Dette produktet styres generelt på bakken, men kontroll fra førerhuset er også tillatt. Arbeidskvaliteten er mellomliggende.
spesifikasjoner
Kapasitet | T | 5 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m | 16m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 19,6 (14,6) | |||||||
Kranens kjørehastighet | m / min | 22,3 (12) | |||||||
Total vekt | kg | 12700 | 14200 | 16100 | 18600 | 21000 | 25400 | 28500 | 31400 |
Maks. Hjulbelastning | KN | 72 | 78 | 84 | 92 | 97 | 109 | 117 | 124 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 10 | |||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 1763 | |||||||
Jernbane til krok senter | H4 | 71 | |||||||
Kranbaseavstand | W | 3400 | 3550 | 5000 | |||||
Kranbredde | B | 5054 | 5204 | 5948 | |||||
Trolley rail avstand | K | 1400 | |||||||
Koble til venstrebegrensning | S1 | 800 | |||||||
Hook høyre begrensning | S2 | 1250 | |||||||
Kapasitet | T | 10 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m | 16m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 20,5 (14,6) | |||||||
Kranens kjørehastighet | m / min | 22,3 (12) | 19 (14,5) | ||||||
Total vekt | kg | 14300 | 16100 | 18900 | 20600 | 23200 | 27600 | 31000 | 34400 |
Maks. Hjulbelastning | KN | 101 | 108 | 117 | 122 | 126 | 135 | 144 | 152 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 15.5 | |||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 1800 | |||||||
Jernbane til krok senter | H4 | 602/552 | |||||||
Kranbaseavstand | W | 4050 | 5000 | ||||||
Kranbredde | B | 5704 | 5882 | 5948 | |||||
Trolley rail avstand | K | 2000 | |||||||
Koble til venstrebegrensning | S1 | 1050 | |||||||
Hook høyre begrensning | S2 | 1300 | |||||||
Kapasitet | T | 16 / 3.2 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m / a | 16m / 18m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 20.5 (13) | |||||||
Kranens kjørehastighet | m / min | 19 (14,5) | 17 (14,5) | ||||||
Total vekt | kg | 19100 | 20300 | 23400 | 26400 | 28800 | 33100 | 36300 | 39400 |
Maks. Hjulbelastning | KN | 138 | 146 | 152 | 166 | 173 | 185 | 194 | 203 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 23,9 (23,2) | |||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 2043/2043 | |||||||
Jernbane til krok senter | H4 | 860/780 | |||||||
Kranbaseavstand | W | 4000 | 4100 | 5000 | |||||
Kranbredde | B | 5864 | 5928 | 6438 | |||||
Trolley rail avstand | K | 2000 | |||||||
Koble til venstrebegrensning | S1 / S2 | 1040/1850 | |||||||
Hook høyre begrensning | S3 / S4 | 1500/2310 | |||||||
Kapasitet | T | 20/5 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m / a | 12m / 14m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 20,5 (14,6) | |||||||
Kranens kjørehastighet | m / min | 19 (14,5) | 17 (14,5) | ||||||
Total vekt | kg | 19900 | 21300 | 23500 | 27700 | 30300 | 34600 | 38300 | 41500 |
Maks. Hjulbelastning | KN | 160 | 167 | 176 | 189 | 197 | 209 | 220 | 229 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 25,7 (25) | |||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 2045/2045 | |||||||
Jernbane til krok senter | H4 | 858/858 | |||||||
Kranbaseavstand | W | 4000 | 4100 | 5000 | |||||
Kranbredde | B | 5864 | 5928 | 6438 | |||||
Trolley rail avstand | K | 2000 | |||||||
Koble til venstrebegrensning | S1 / S2 | 1030/1930 | |||||||
Hook høyre begrensning | S3 / S4 | 1420/2320 | |||||||
Kapasitet | T | 32/5 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m / a | 16m / 18m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 20 (12,3) | |||||||
Kranens kjørehastighet | m / min | 17 (14,5) | 19,4 (14,5) | ||||||
Total vekt | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 | 52700 |
Maks. Hjulbelastning | KN | 234 | 248 | 260 | 275 | 287 | 303 | 314 | 325 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 42,2 (40,7) | 43,6 (40,7) | ||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 2230 | |||||||
Jernbane til krok senter | H4 | 800 | |||||||
Kranbaseavstand | W | 4650 | 4700 | 5000 | |||||
Kranbredde | B | 6478 | 6628 | 6928 | |||||
Trolley rail avstand | K | 2500 | |||||||
Koble til venstrebegrensning | S1 / S2 | 1070/2050 | |||||||
Hook høyre begrensning | S3 / S4 | 1700/2680 | |||||||
Kapasitet | T | 50/10 | |||||||
span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m / a | 12m / 16m | |||||||
Løftehastighet | m / min | 15.5 | |||||||
Vognhastighet | m / min | 19,1 (15,3) | |||||||
Kranens kjørehastighet | m / min | 19,4 (14,4) | 19,3 (14,4) | ||||||
Total vekt | kg | 35300 | 37800 | 42000 | 46100 | 50100 | 55600 | 59600 | 64900 |
Maks. Hjulbelastning | KN | 333 | 354 | 373 | 385 | 404 | 421 | 434 | 450 |
Jern anbefales | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 23,9 (23,2) | |||||||
Hovedmål (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 2744 | 2750 | ||||||
Jernbane til krok senter | H4 | 1020 | 1014 | ||||||
Kranbaseavstand | W | 4800 | 5000 | ||||||
Kranbredde | B | 6828 | 6858 | 7058 | |||||
Trolley rail avstand | K | 2500 | |||||||
Koble til venstrebegrensning | S1 / S2 | 1005/2200 | |||||||
Hook høyre begrensning | S3 / S4 | 2000/3195 | |||||||
Kapasitet | T | 75/20 | ||||||
span | m | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Løftehøyde | m / a | 20/22 | ||||||
Løftehastighet | m / min | 1,86 / 4,2 | ||||||
Vognhastighet | m / min | 10 | ||||||
Kranens kjørehastighet | m / min | 15,4; (9,88) | 15,7 (9,9) | |||||
Total vekt | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 |
Maks. Hjulbelastning | KN | 219 | 302 | 314 | 324 | 333 | 345 | 356 |
Jern anbefales | Modell | 43kg / m | ||||||
Hovedmål (mm) | Span (m) | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Skinn topp til kran topp | H | 3422 | 3422 | 3426 | 3430 | 3428 | 3432 | 3434 |
Jernbane til krok senter | H4 | 1588 | 1588 | 1584 | 1580 | 1582 | 1578 | 1576 |
