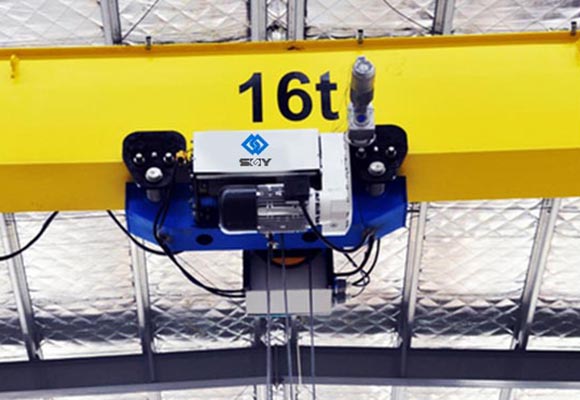

Europeisk Type Single Girder Overhead Crane
Beskrivelse
HD Europe standard single Girder overhead kran er vår nyskapede kran for lavt verksted og høye løftehøyde krav. Den har mange fordeler som: Sterk stivhet, lett dødvekt, enestående strukturdesign, etc. Det kan spare på fabrikkplass og investering effektivt. Teknologien er avansert og design er basert på internasjonal standard: DIN (Tyskland), FEM (Europe) og ISO (International). Den spesielle og spesielle reisestrukturen er ditt beste valg.

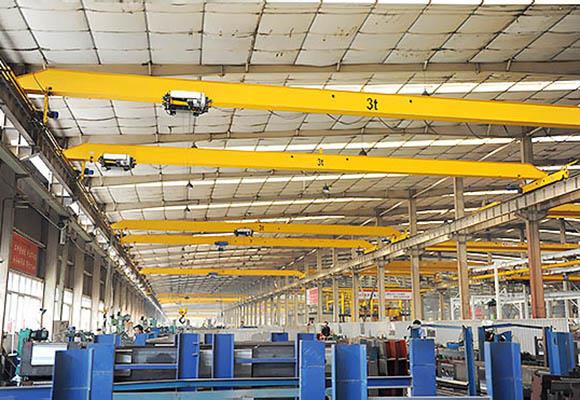

HD elektrisk enkeltbjelke overhead kran kan bli mye brukt til å håndtere materialer i mange næringer 'verksted og lager. slik som maskineri produksjon. lager. logistikk. mat. papirfremstilling, elektronikkindustriens verksted og andre materialhåndteringssituasjoner. Løfteheisen vedtar M5 arbeidsklasse med dobbel løftehastighet. motor med ABM tysk merkemotor. Reisemotor bruker SEW europeisk merkevare i en motor girmotorer. Kryss og lang reise er variabel kjørehastighet. Elektriske deler anvender Siemens-merkevaren. Beskyttelsesklassen er IP 54 høy klasse. Arbeiderklassen kan nå A5 / M5 klasse under ISO-standarden.
Egenskaper
Optimalisert design, DIN / FEM / ISO standard. mindre hjulbelastning. spare plass
Maks. Sikker arbeidsbelastning 32t
Fleksibel løsning for alle løftebehov
Utmerkede kjøreegenskaper, trinnløs kontroll, jevnt bevegelig
Enkelt sveiseboks girder, DIN / FEM standardbøyning
Fe37Fe52Q235BQ345B
Material Fe37 eller Fe52
Hele lengde CNC kutting for komplett webplate. høy avbøyningsnøyaktighet
Høykvalitets automatisk sveising og NDT inspeksjon
Shot-sprengning Sa2.5 for komplett girder etter sveising, spenningsfrigivelse
klasse Høyspenningsbolter som monteres mellom gir og ben, livstids sikkerhetsforbindelse
Kompakt drivmotor kjøring, trinnløs kontroll, herding utstyr, sikkerhet skivebrems
IP55F40% ED
Høy beskyttelsesklasse IP55, F klasse, 40% ED
Dobbelflensede eller flate hjul, anti-friksjonslager, mobilbuffere, sperrebeskytter
Fasestyring åpner hovedkontaktoren ved fasefeil
Alle løfte- og kranbevegelser er uavhengige og kan kjøre samtidig.
Kontaktorer møter kranapplikasjoner, vurdert for alvorlig vibrasjon.
Kontrollpanelene er klare for å motstå korrosjon, IP55
Komponentene er plassert på en vedlikeholdsvennlig måte, og hele oppsettet gir god beskyttelse mot utilsiktet kontakt.
Flertrådstypede faste kabler med plastisolasjon er beregnet for kranbruk.
Kabler er kodet enten med tall, farger eller koder for enkel identifisering.
De flate kablene som brukes til festoons er PVC-isolerte fleksible flate kabler klassifisert for 450 / 750V, spesielt designet for kraner, heiser.
Festoon kabler er suspendert på kabelsalter, festet til kabler, i galvanisert C-spor, som er koblet til hovedbjelken med boltede eller sveisede støttebraketter.
Tannhjul for å beskytte slippen
Regntrekk for utvendig heis, kjøreaggregat, elektrisk skap
Advarselsindikator: blinklys og advarselslyd
Trådløs infra-detektor for anti-kollisjon
Kontrollmodus: Anheng eller fjernkontroll - Enkel styring, ingen ekstra driver nødvendig
To trinns trykknapp, med nødstopp
Uavhengig festoon stasjon eller fast suspendert under heis
Beskyttelsesklasse IP54
spesifikasjon
span | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 |
Kapasitet | t | 1 ~ 12.5t | ||||||
Total vekt | kg | 1781 ~ 12086 | ||||||
Vognvekt | kg | 405 ~ 740 | ||||||
Maks. Hjulbelastning | kn | 13.5 ~ 90,94 | ||||||
Reiseskinne | P24 ~ P43 | |||||||
Løftehastighet | m / min | 0,8 / 5 | 0,8 / 5 | 0,8 / 5 | 0,8 / 5 | 0,8 / 5 | 0,8 / 5 | 0,8 / 5 |
Løftehøyde | m | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Total motoreffekt | kw | 4,31 | 4,31 | 4,31 | 4,31 | 4,67 | 4,67 | 4,67 |
Kranfart | m / min | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 |
Vognhastighet | m / min | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 |
Arbeidsplikt | M5 / A5 | |||||||
